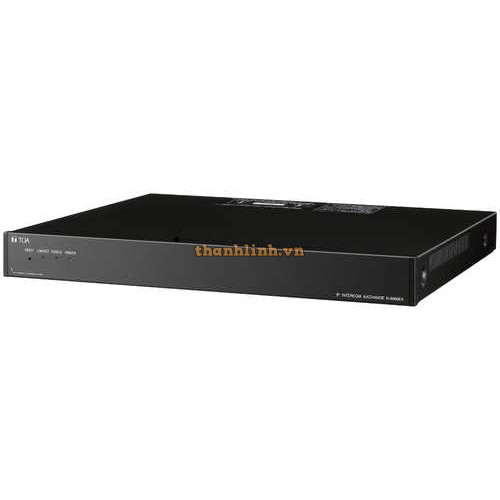

TOA N-8000MI là thiết bị đa giao diện được thiết kế để sử dụng với hệ thống liên lạc nội bộ của TOA (hệ thống liên lạc tương thích qua mạng IP) sử dụng công nghệ âm thanh gói. Thiết bị có kết nối đa giao diện với mạng cục bộ cho phép đây là hệ thống lý tưởng cho các ứng dụng truyền tin nội bộ hoặc trong khu vực, chẳng hạn như phân trang, phát sóng định kỳ và phát nhạc nền, được xây dựng giữa đa giao diện và giao diện intercom IP hoặc đơn vị đa giao diện khác.

Chức năng cầu nối có thể được thực hiện thông qua điều khiển đầu vào và đầu ra tiếp xúc. N-8000MI cũng có chức năng tie-line được kết nối với hệ thống liên lạc EXES-6000. Tổng cộng có tới 192 đơn vị đa giao diện và trao đổi liên lạc IP có thể được kết nối với mạng. Thiết bị này có thể được lắp đặt trong giá đỡ tiêu chuẩn EIA (kích thước 1 đơn vị) hoặc trên tường bằng cách sử dụng khung đã được cung cấp.

2.Thông số kỹ thuật TOA N-8000MI CE

(*1) 0 dB = 1 V, (*2) 0 dB = 0.775 V

Nguồn điện 230 V AC, 50/60 Hz

Công suất tiêu thụ 19 W (180 mA) (định mức), 24 W (230 mA) (tối đa)

Đầu vào âm thanh (* 3)

Đầu vào : 2 đầu vào (2 P / đầu vào), Max. 0 dB (* 1), 600 Ω hoặc thấp hơn, cân bằng, với âm lượng bán cố định để điều chỉnh (0 đến -25 dB)

Điều khiển : 2 đầu vào (2 P / đầu vào), không điện áp làm cho đầu vào tiếp xúc, điện áp mở : 12 V DC,

Dòng ngắn mạch : 10 mA

Khối đầu cuối rời (8 chân)

Đầu ra âm thanh (* 3)

Đầu ra : 2 đầu ra (2 P / đầu ra), Tối đa 0 dB (* 1), 600 Ω hoặc thấp hơn, cân bằng.

Kiểm soát : 2 đầu ra (2 P / đầu ra), đầu ra tiếp xúc chuyển tiếp.

Công suất tiếp xúc : 24 V DC / 0.5 A

Khối đầu cuối rời (8 chân)

Đầu vào tiếp xúc (* 3)

16 đầu vào, không có điện áp làm cho đầu vào tiếp xúc, điện áp mở : 12 V DC,

Dòng ngắn mạch : 10 mA, khối thiết bị đầu cuối rời (18 chân)

Đầu ra tiếp xúc (* 3)

16 đầu ra, tiếp điểm tiếp xúc, công suất tiếp xúc : 24 V DC / 0.5 A,

Khối thiết bị đầu cuối rời (18 chân)

PBX I / F (* 3)

PBX đầu vào và đầu ra : 2 kênh

Tối đa : 0 dB (* 2) hoặc thấp hơn

Trung bình : -15 dB (* 2) hoặc thấp hơn, 600 Ω, cân bằng, đầu nối kẹp nhỏ (2 chân),

Với các chức năng điều chỉnh cho cả đầu vào và đầu ra

(Input : 0 đến +15 dB, Output : -15 to 0 dB), giao diện Analog E & M

Tie-line I / F (* 3)

Tie-line đầu vào và đầu ra : 2 kênh

Tối đa : 0 dB (* 2) hoặc nhỏ hơn

Trung bình : -15 dB (* 2) hoặc nhỏ hơn, 600 Ω, đầu nối cân bằng, mini-kẹp (2 chân)

Phương pháp tín hiệu : EXES-2000 / EXES-6000 tie-line phương pháp

Tín hiệu chọn lọc : tín hiệu DTMF

Network Section

Mạng I / F : 10BASE-T / 100BASE-TX (Đàm phán tự động)

Giao thức mạng : TCP / IP, UDP, HTTP, RTP, ARP, ICMP, IGMP

Hệ thống truyền tải gói tin : Unicast, Multicast

Số điểm đến : Unicast (tối đa 16), Multicast (tối đa 191)

Đầu nối : đầu nối RJ45

Tần số lấy mẫu giọng nói : 16 kHz, 8 kHz (điều khiển được trên phần mềm)

Định lượng số bit : 16-bit

Phương pháp mã hoá giọng nói : ADPCM vùng phụ, Cryptosystem

Phục hồi mất gói tin thoại : Chèn im lặng

Thời gian trễ âm thanh : 80 ms, 320 ms (có thể điều khiển được trên phần mềm)

Chỉ báo Chỉ báo LNK / ACT trên mạng, Đèn báo trạng thái, Đèn báo nguồn

Khác

Chức năng cập nhật phần mềm, Đăng nhập hệ thống dữ liệu giữ cơ sở,

Thời gian giữ cơ sở, Thiết lập lại chuyển đổi (bảng điều khiển phía trước)

Phương pháp cài đặt Rack, Bàn làm việc, Bề mặt gắn kết

Nhiệt độ hoạt động 0 ℃ đến +40 ℃

Độ ẩm hoạt động 90% RH hoặc ít hơn (không ngưng tụ)

Vật liệu Tấm thép tráng phủ, phủ bóng 30%

Kích thước 420 (R) × 44,3 (C) × 239,5 (S) mm

Trọng lượng 2.8 kg

Phụ kiện

Dây nguồn AC (2 m) ... 1

CD (để cài đặt PC, sử dụng bảo trì) ... 1

Phích cắm kẹp mini (2 chân) ... 10

Đầu cắm có thể tháo rời (8 chân) ... 2,

Đầu cắm có thể tháo rời (9 chân) ... 4

Chân nhựa ... 4

Vít để lắp chân bằng nhựa ... 4,

Khung lắp ráp ... 2

Vít để gắn trên giá ... 4

Khung gắn tường ... 2,

Vít để lắp khung ... 8

Vít để gắn trên tường ... 4
