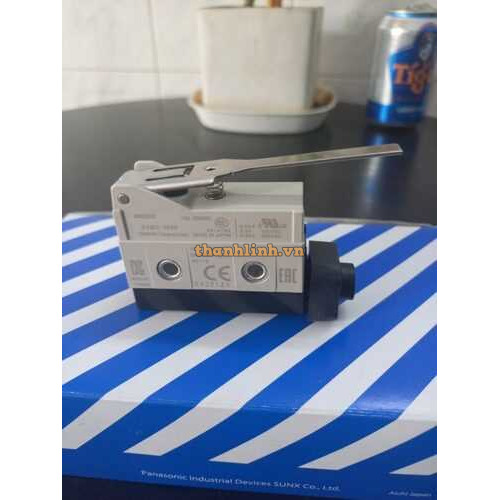

Hình dạng / Cấu trúc Công tắc Giới hạn kèm theo

khu vực btuator Đòn bẩy bản lề Đòn bẩy

thép không gỉ

Tần số 50/60 Hz

Biểu mẫu liên hệ Spdt ·

Tải Tải chung

Xếp hạng (AC): Tải không quy nạp Tải điện trở: 10 A ở 125 VAC / 10 A ở 250 VAC / 3 A ở tải 480 VAC

Lamp (NC): 3 A ở 125 VAC / 2.5 A ở 250 VAC / 1.5 A ở 480 VAC

Tải đèn (NO): 1.5 A ở 125 VAC / 1.25 A ở 250 VAC / 0.75 A ở 480 VAC

Tải cảm ứng: 10 A ở 125 VAC / 10 A ở 250 VAC / 2.5 A ở 480 VAC

Tải trọng động cơ (NC): 5 A ở 125 VAC / 3 A ở 250 VAC / 1,5 A ở 480 VAC

Tải trọng động cơ (KHÔNG): 2,5 A ở 125 VAC / 1,5 A ở 250 VAC / 0,75 A ở 480 VAC

Xếp hạng (DC): Tải không quy nạp Tải điện trở: 10 A ở 8 VDC/10 A ở 14 VDC/6 A ở 30 VDC/0,5 A ở 125 VDC/0,25 A ở 250 Tải trọng đèn VDC

(NC): 3 A ở 8 VDC/3 A ở 14 VDC/3 A ở 30 VDC/0,4 A ở 125 VDC/0,2 A ở tải đèn 250 VDC

(NO): 1,5 A ở 8 VDC /1,5 A ở 14 VDC / 1,5 A ở 30 VDC / 0,4 A ở 125 VDC / 0,2 A ở 250 VDC

Tải cảm ứng: 6 A ở 8 VDC / 6 A ở 14 VDC / 5 A ở 30 VDC / 0,05 A ở 125 VDC / 0,03 A ở tải động cơ 250 VDC

(NC): 5 A ở 8 VDC / 5 A ở 14 VDC / 5 A ở 30 VDC / 0,05 A ở 125 VDC / 0,03 A ở tải động cơ 250 VDC

(NO): 2,5 A ở 8 VDC/2,5 A ở 14 VDC/2,5 A ở 30 VDC/0,05 A ở 125 VDC/0,03 A ở 250 VDC

Inrush hiện tại NC: 30 A max.NO

: 15 A max.

Nhiệt độ môi trường xung quanh Hoạt động: -10 đến 80 ° C (không có đóng băng)

Độ ẩm môi trường xung quanh 35 đến 95% RH
