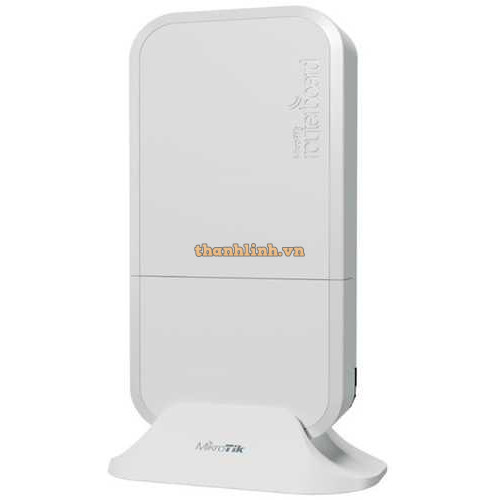

Bộ Phát Wifi 6 Outdoor Mikrotik wAP ax | Tốc Độ 3000Mb

Hướng Dẫn Lắp Đặt Mikrotik wAP ax

Lắp trên cột buồm hoặc cột điện:

* Nên sử dụng băng keo điện để tăng độ ma sát giữa các vật liệu.

Lắp dây buộc bằng nhựa vào giá đỡ bằng thép để dẫn chúng qua các lỗ.

Lắp giá đỡ vào thiết bị.

Cố định chúng bằng vít.

Lắp và căn chỉnh thiết bị trên cột hoặc cột buồm.

Luồn cáp Ethernet qua lỗ và kết nối với cổng Ethernet.

Đóng chốt dưới và cố định bằng vít.

Nên cố định cáp Ethernet vào cột bằng dây buộc. Khoảng cách từ thiết bị đến đó khoảng 30 cm.

Đơn vị lắp trên tường:

Sử dụng mẫu đi kèm để đánh dấu các điểm cần khoan lỗ. Và nếu cần cho cáp Ethernet. Căn chỉnh cho phù hợp, tùy thuộc vào cách thiết bị sẽ được lắp đặt cuối cùng.

Chèn chốt nếu cần, tùy thuộc vào cấu trúc và vật liệu của tường.

Nơi này bao gồm một giá đỡ bằng thép trên tường.

Sử dụng vít để cố định nó vào vị trí.

Kéo dài cáp Ethernet qua lỗ mở và kết nối với cổng Ethernet.

Lắp thiết bị vào giá đỡ bằng thép

Cố định nó vào đúng vị trí bằng vít.

Đóng chốt dưới.

Tránh lắp thiết bị ở vị trí thấp vì bạn sẽ không thể gắn và đóng chốt dưới.

Lắp trên trần nhà:

Một giá đỡ đặc biệt được bao gồm trong gói để gắn trên trần thả. Vì nó bao gồm hai phần, được gắn ở cả hai mặt của tấm trần.

Sử dụng mẫu để đánh dấu các vị trí cần đục lỗ.

Đặt cả hai giá đỡ vào đúng vị trí.

Dùng vít để cố định chúng lại với nhau.

Tiếp tục lắp ráp theo cách tương tự nếu lắp trên tường.

Kéo dài cáp Ethernet qua lỗ mở và kết nối với cổng Ethernet.

Lắp thiết bị vào giá đỡ bằng thép.

Cố định nó vào đúng vị trí bằng vít.

Đóng chốt dưới.

Nắp dưới

Nắp dưới được cố định chắc chắn bằng vít cố định.

Sử dụng tua vít Philips PH2 để tháo ốc vít nhưng không tháo hoàn toàn.

Kéo nắp theo hướng ngược lại với thiết bị để tháo nắp ra.

Lắp ráp lại.

Cung cấp năng lượng

Thiết bị nhận nguồn điện từ giắc cắm nguồn hoặc từ cổng Ethernet, cả hai đều có trong gói sản phẩm:

Giắc cắm nguồn đầu vào trực tiếp (5,5 mm bên ngoài và 2 mm bên trong, cái, chân cắm dương) chấp nhận 10-57 V ⎓ DC;

Cổng Ethernet chấp nhận 802.3af/at PoE 18-57 V ⎓ DC.

Mức tiêu thụ điện năng ở mức tải tối đa có thể đạt tới 10 W. Vui lòng gắn dây tiếp địa (đất) vào vít dưới nắp dưới.

Kết nối với Bộ chuyển đổi PoE:

Kết nối cáp Ethernet từ thiết bị vào cổng PoE+DATA của bộ chuyển đổi PoE;

Kết nối cáp Ethernet từ mạng cục bộ (LAN) của bạn với bộ điều hợp PoE;

Kết nối dây nguồn vào bộ chuyển đổi, sau đó cắm dây nguồn vào ổ cắm điện.

Vít nối đất nằm ở dưới nắp dưới:

Khe cắm và cổng mở rộng

Tích hợp hai mô-đun không dây hoạt động ở tần số 2,4 GHz và 5 GHz, hỗ trợ chế độ AP/CPE/P2P/bộ lặp.

Hai cổng Ethernet 10/100/1000, hỗ trợ tự động hiệu chỉnh cáp chéo/thẳng (Auto MDI/X). Có thể sử dụng cáp thẳng hoặc cáp chéo để kết nối với các thiết bị mạng khác.
