Hiệu suất xử lý

Kiểm soát độ sáng: Có thể điều chỉnh từ 1 đến 100 (cân bằng trắng từng mức)

Tần số khung hình: 25 Hz đến 60 Hz

Mức độ xám: 256

Hiển thị màu sắc: 16MP

Độ sâu xử lý: 8 bit

Tỷ lệ hình ảnh: Được hỗ trợ

Mô hình sản phẩm

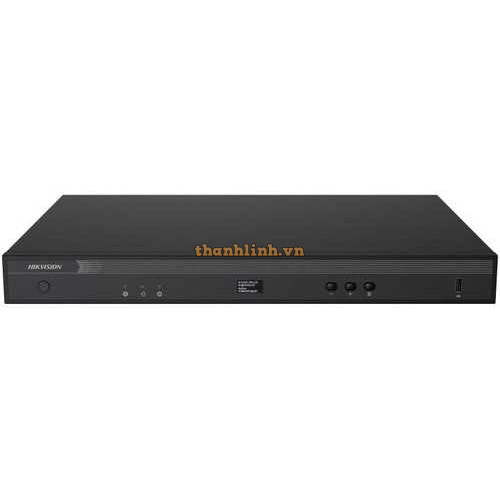

Mô hình sản phẩm: DS-DT60V-03HDI20NO/U

Khung gầm

Chiều cao khung gầm: 1 U

Chiều rộng khung gầm: 440 mm (17,32 inch)

Loại sản phẩm

Loại sản phẩm: Bộ điều khiển LED

Bộ điều khiển LED

Tiêu thụ trung bình ≤43W

Số lượng giao diện nguồn: 1

Thông số kỹ thuật giao diện nguồn: 100 đến 240 VAC, 50/60 Hz

Video wall

Mở cửa sổ: 3 cửa sổ nguồn tín hiệu + 2 cửa sổ hình ảnh + 1 cửa sổ văn bản cuộn + 1 cửa sổ nền

Lớp trên mỗi thiết bị: 7

Cảnh: 10

Hình ảnh nền: 1

Độ phân giải nền: Tối thiểu: 640 × 480, Tối đa: 1920 × 1200

Định dạng nền: JPG/JPEG

Phụ đề: 1

Chiều rộng phụ đề: 32760

Phông chữ phụ đề: Hỗ trợ phông chữ Xiaomi và phông chữ tùy chỉnh

Tổng quan

Nhiệt độ làm việc -10°C đến 50°C

Độ ẩm lưu trữ: 10% đến 90%

Độ ẩm làm việc: 10% đến 90%

Nhiệt độ lưu trữ -10°C đến 50°C

Kích thước đóng gói (W × H × D): 589 mm × 103 mm × 410 mm (23,19 inch × 4,06 inch × 16,14 inch)

Trọng lượng tịnh3,30 kg (7,28 lb.)

Tổng trọng lượng: 4,50 kg (9,92 lb.)

Kích thước (Rộng × Cao × Sâu): 440 mm × 44,5 mm × 320,8 mm (17,32 inch × 1,75 inch × 12,63 inch)

Danh sách đóng gói: 1 × Dây nguồn AC, 1 cặp giá đỡ, 2 × RS-485 tiếp điểm Phoenix xanh cho thiết bị điều khiển trung tâm, 1 × hướng dẫn tuân thủ quy định và thông tin an toàn, 1 cặp chân cao su

Đầu vào âm thanh

Giao diện đầu vào âm thanh: 2

Loại giao diện đầu vào âm thanh: 1 kênh đầu vào HDMI có âm thanh nhúng + 1 kênh âm thanh HDMI trong băng tần

Đầu vào video

Giao diện đầu vào video: 3

Loại giao diện đầu vào video: 1 kênh HDMI2.0 + 1 kênh HDMI1.4 + 1 kênh DVI

Độ phân giải đầu vào video tối đa: HDMI 2.0:4K; HDMI 1.4: 1080p; DVI: 1080p

Độ phân giải đầu vào video

Cổng HDMI 2.0:

Độ phân giải tối đa: 4096 × 2160@60 Hz

Độ phân giải tối thiểu: 320 × 180@60 Hz

Hỗ trợ độ phân giải tùy chỉnh. Độ phân giải tổng thể không được quá 8,84 MP@60 Hz

Chiều rộng tối đa: 144 đến 8192, căn chỉnh: 2 căn chỉnh

Chiều cao tối đa: 144 đến 8192, căn chỉnh: 1 căn chỉnh

Hỗ trợ HDCP 2.2

Không hỗ trợ đầu vào tín hiệu xen kẽ.

Cổng HDMI 1.4:

Độ phân giải tối đa: 1920 × 1200@60 Hz

Độ phân giải tối thiểu: 320 × 180@60 Hz

Hỗ trợ độ phân giải tùy chỉnh. Độ phân giải tổng thể không được quá 2,6 MP@60 Hz

Chiều rộng tối đa: 144 đến 4096, căn chỉnh: 2 căn chỉnh

Chiều cao tối đa: 144 đến 4096, căn chỉnh: 1 căn chỉnh

Hỗ trợ HDCP 1.4

Không hỗ trợ đầu vào tín hiệu xen kẽ.

Cổng DVI:

Độ phân giải tối đa: 1920 × 1200@60 Hz

Độ phân giải tối thiểu: 320 × 180@60 Hz

Hỗ trợ độ phân giải tùy chỉnh. Độ phân giải tổng thể không được quá 2,6 MP@60 Hz

Chiều rộng tối đa: 144 đến 4096, căn chỉnh: 2 căn chỉnh

Chiều cao tối đa: 144 đến 4096, căn chỉnh: 1 căn chỉnh

Hỗ trợ HDCP 1.4

Không hỗ trợ đầu vào tín hiệu xen kẽ.

Tính năng xử lý đầu vào video

Độ sâu xử lý: 8 bit

Định dạng lấy mẫu:

Màu sắc: 444

Số lượng: 444

Số lượng: 422

YUV: 420

Đầu ra video

Giao diện đầu ra video: 12

Độ phân giải đầu ra video tối đa: 13MP

Độ phân giải đầu ra video: RJ-45

Tải trọng cho đầu ra video tới LED

Tải mỗi cổng: 650000

Chiều rộng: 144 đến 8192; căn chỉnh: 2 căn chỉnh

Chiều cao: 64 đến 8192; căn chỉnh: 1 căn chỉnh

Giao diện tải LED: 20

Giao diện đầu ra vòng lặp video: 2

Loại giao diện đầu ra vòng lặp video: 1 kênh HDMI 2.0 + 1 kênh DVI

Độ phân giải đầu ra vòng lặp video

Cổng HDMI 2.0:

Độ phân giải tối đa: 4096 × 2160@60 Hz

Độ phân giải tối thiểu: 320 × 180@60 Hz

Độ phân giải đầu ra luôn nhất quán với độ phân giải video đầu vào.

Chiều rộng tối đa: 144 đến 8192, căn chỉnh: 2 căn chỉnh

Chiều cao tối đa: 144 đến 8192, căn chỉnh: 1 căn chỉnh

Hỗ trợ HDCP 2.2

Cổng DVI:

Độ phân giải tối đa: 1920 × 1200@60 Hz

Độ phân giải tối thiểu: 320 × 180@60 Hz

Độ phân giải đầu ra luôn nhất quán với độ phân giải video đầu vào.

Chiều rộng tối đa: 144 đến 4096, căn chỉnh: 2 căn chỉnh

Chiều cao tối đa: 144 đến 4096, căn chỉnh: 1 căn chỉnh

Hỗ trợ HDCP 1.4

Giao diện đầu ra của chế độ xem trực tiếp video: 1

Loại Video Giao diện đầu ra Live View: HDMI 1.4

Độ phân giải đầu ra của Video Live View: 720p@60Hz

Đầu ra âm thanh

Giao diện đầu ra âm thanh: 1

Không dây

Điều khiển từ xa: Hỗ trợ điều khiển từ xa IR và điều khiển từ xa RF

Bảng điều khiển phía trước

Màn hình: Màn hình OLED 128 × 64

Cổng USB: 1 kênh USB 2.0

Cái nút

+: tăng độ sáng

-: giảm độ sáng

Nguồn: thay đổi nguồn tín hiệu

Chỉ số

Hoạt động: Thiết bị đang chạy.

Nguồn: Đã truy cập được nguồn tín hiệu.

Lỗi: Có ngoại lệ xảy ra khi vận hành thiết bị.

Công tắc nguồn

Bật: Thiết bị đã được khởi động và chạy.

Tắt: Thiết bị không được bật nguồn hoặc không được khởi động.

Giao diện điều khiển

Cổng mạng điều khiển

2 × Cổng Ethernet tự thích ứng 10/100/1000 Mbps (RJ-45)

Kết nối với mạng bên ngoài và hỗ trợ quản lý mạng theo tầng đa thiết bị.

Đầu vào IR

1 × đầu nối 3,5 mm

Hỗ trợ truy cập điều khiển từ xa IR.

Giao diện nối tiếp

1 × cổng nối tiếp gỡ lỗi (đầu nối 4 chân) + 1 × cổng nối tiếp điều khiển trung tâm RS-485 (tiếp điểm Phoenix màu xanh lá cây) + 1 × cổng nối tiếp RS-485 cho cảm biến ánh sáng (tiếp điểm Phoenix màu xanh lá cây)

Tốc độ truyền: 115200

Bit dữ liệu: 8

Công tắc nguồn: Công tắc nút
