Tổng quan

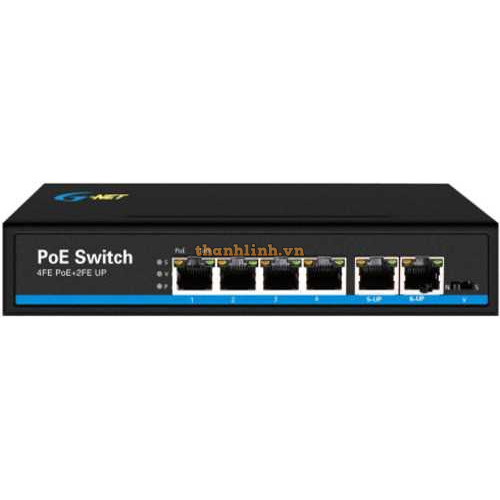

Bộ chuyển mạch POE 10/100M không được quản lý G-NET X Series GX-PES-4TPH2TX hiệu suất cao cung cấp 4 cổng POE 10/100/Base-TX với 2 cổng uplink RJ45 10/100Base-TX. Cổng POE 1 hỗ trợ chuẩn HiPoE IEEE802.3bt có thể cung cấp công suất tối đa 60W, cổng POE 2-4 hỗ trợ chuẩn PoE IEEE802.3af/at, mỗi cổng POE có thể cung cấp công suất tối đa 30W. Nó có thể tự động phát hiện và cung cấp điện cho Thiết bị cấp nguồn (PD) tương thích IEEE 802.3af/at/bt, như camera IP, điện thoại IP, AP không dây, v.v. Đối với các thiết bị được kết nối không hỗ trợ PoE, nó sẽ tự động ngừng cung cấp điện. Tất cả các cổng đều hỗ trợ chuyển mạch tốc độ dây, truyền khung lớn. Đây là sự lựa chọn đáng tin cậy và kinh tế cho hệ thống an ninh, hệ thống điện điện tử và hệ thống giao thông của bạn.

Tính năng

Hỗ trợ 4 cổng POE 10/100Base-TX và 2 cổng uplink RJ45 10/100Base-TX

Cổng PoE 1 hỗ trợ IEEE802.3bt, nguồn điện: 60W (Tối đa)

Cổng PoE 2-4 hỗ trợ IEEE802.3af/at, nguồn điện: 30W (Tối đa)

Cổng PoE hỗ trợ tự động phát hiện và cung cấp nguồn cho PD tuân thủ IEEE 802.3af/at/bt, tự động cấp nguồn/cắt nguồn

Loại điều khiển lưu lượng: Toàn song công áp dụng tiêu chuẩn IEEE 802.3x, bán song công áp dụng tiêu chuẩn áp suất ngược

Cắm và chạy, 10/100M, chế độ Toàn song công/Bán song công, chuyển tiếp không chặn, tự động đàm phán MDI/MDI-X

Tất cả các cổng đều hỗ trợ trao đổi ở tốc độ dây

Cơ chế bảo vệ hoàn hảo như chống sét, quá dòng, quá áp, xung điện và ngắn mạch

Mỗi cổng được trang bị mạch và cầu chì độc lập, có thể đảm bảo hoạt động bình thường của các cổng khác ngay cả khi mạch riêng lẻ bị lỗi

Đèn LED chỉ báo trạng thái hoạt động, hỗ trợ khắc phục sự cố đơn giản

Thiết kế không quạt, làm mát tự nhiên

Máy tính để bàn, dễ cài đặt và sử dụng

Thông số kỹ thuật

Cổng cố định

4 cổng POE 10/100Base-TX + 2 cổng RJ45 10/100Base-TX

Tiêu chuẩn

IEEE802.3 10Base-T IEEE802.3u 100Base-TX

Kiểm soát lưu lượng IEEE802.3x

IEEE 802.3af/at/bt

Thuộc tính chuyển mạch

Dung lượng chuyển mạch: 1,6Gbps Bảng địa chỉ MAC: Bộ đệm gói 1K Kích thước: 768K

Tốc độ chuyển tiếp gói tin: 1,15Mpps

Chế độ chuyển mạch: Lưu trữ và chuyển tiếp (tốc độ dây đầy đủ)

Mạng trung gian

10BASE-T: Cat3,4,5 UTP (≤100 mét)

100BASE-TX: Cat5 UTP hoặc tốt hơn (≤100 mét)

Kiểm soát lưu lượng

Toàn song công áp dụng chuẩn IEEE 802.3x, bán song công áp dụng chuẩn

áp suất ngược

Cổng liên kết ngược

2x10/100Base-TX RJ45

Mô tả POE

Cổng POE: 4x10/100Base-TX RJ45 PSE Chuẩn POE: Cổng PoE 1 IEEE802.3af/at/bt

Cổng PoE 2-4 IEEE802.3af/at

Gán chân nguồn: Cổng PoE 1 1/2/4/5+,3/6/7/8-(4 cặp)

Cổng PoE 2-4 1/2+,3/6-(2 cặp)

Công suất đầu ra PoE: Cổng PoE 1 60W Tối đa, Cổng PoE 2-4 30W Tối đa Tổng ngân sách công suất PoE: Tối đa 65W

Truyền

Khoảng cách

Cặp xoắn: 0-100m (CAT5e/CAT6)

Yêu cầu về công suất

Công suất đầu vào: AC100-240V,50/60Hz

Công suất tiêu thụ ở chế độ chờ:≤3W

Đèn báo LED

P:Đèn báo nguồn S:Đèn báo chế độ mở rộng V:Chế độ VLAN Đèn LED

PoE/Cam: Cổng 1-4 Đèn LED PoE

Liên kết/Xanh lá: Cổng 1-4 Đèn LED liên kết Ethernet 10/100M

Cơ học

Vỏ: Kim loại (Cấp bảo vệ IP30) Phương pháp làm mát: Làm mát tự nhiên, thiết kế không quạt Kích thước: 190x130x35mm (DxRxC) NW/GW: 0,6Kg/0,9Kg

Cài đặt: Máy tính để bàn

Mức bảo vệ chống sét

3KV 8/20us

Môi trường

Nhiệt độ làm việc: -10°C đến 55°C Nhiệt độ lưu trữ: -40°C đến +75°C

Độ ẩm làm việc: 5%～90% (không ngưng tụ)

Độ ẩm lưu trữ: 5% ~ 95% (không ngưng tụ)

Chức năng Chuyển mạch Mô tả

Chuyển mạch

Chế độ

Mô tả

N

Chế độ trao đổi tiêu chuẩn

Tất cả các cổng giao tiếp tự do, phù hợp với

môi trường truyền dữ liệu chung

V

Chế độ VLAN

Các cổng downlink được cách ly với nhau và chỉ có thể giao tiếp với các cổng uplink để ngăn chặn bão phát sóng, tấn công vi-rút

và các lỗi mạng khác

S

Chế độ mở rộng

Cổng POE 1-4 mở rộng đến 250 mét ở tốc độ 10Mbps

Thông tin đặt hàng

Kiểu máy

Mô tả

GX-PES-4TPH2TX

4x10/100Base-TX POE PSE+2x10/100Base-TX RJ45, tổng công suất: 65W, cổng POE đầu tiên hỗ trợ 60W HiPoE
