Tổng quan

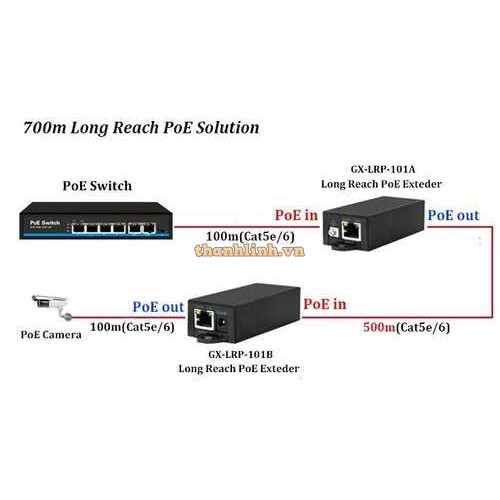

Bộ mở rộng PoE 10/100M tầm xa G-NET GX-LRP-101A/B là Bộ mở rộng PoE qua UTP một cổng có tính năng truyền dữ liệu và nguồn điện tầm xa lên đến 500m (1.640ft.) qua cáp UTP Cat5e/6 và 100m qua cáp Ethernet đến các thiết bị PD từ xa như camera IP PoE, AP không dây PoE hoặc hệ thống kiểm soát truy cập tuân thủ tiêu chuẩn PoE 802.3af/at. GX-LRP-101A/B cung cấp ứng dụng điểm tới điểm để dễ dàng vận hành cắm và chạy. Không có vấn đề về nguồn điện, nó giúp việc lắp đặt các thiết bị cấp nguồn PoE từ xa dễ dàng và hiệu quả hơn. GX-LRP-101A/B bao gồm GX-LRP-101A và GX-LRP-101B cần hoạt động theo cặp ở bất kỳ đâu trên cơ sở hạ tầng mạng của bạn. GX-LRP-101A truyền dữ liệu và nguồn điện qua cáp UTP Cat5e/6 đến GX-LRP-101B, có thể được đặt cách xa tới 500m. Sau đó, GX-LRP-101B sẽ cung cấp dữ liệu và nguồn điện đầu ra cho PoE PD qua cáp Ethernet, do đó đẩy nhanh mạng giám sát IP hoặc cơ sở hạ tầng LAN không dây ở khoảng cách xa

Tính năng

Tương thích với IEEE802.3af/at

Hỗ trợ đầu vào PoE+ 10/100M tối đa 30W

Hỗ trợ truyền dữ liệu Ethernet và nguồn điện (Tốc độ đầy đủ) 500m qua UTP Cat5e/6

Kích thước nhỏ gọn, thiết kế để bàn/treo tường

Dễ dàng Cài đặt cắm và chạy, không cần nguồn điện bổ sung

Thông số kỹ thuật

Tiêu chuẩn

IEEE802.3 10Base-T

IEEE802.3u 100Base-TX

Kiểm soát lưu lượng IEEE802.3x

IEEE 802.3af/at

Đầu vào PoE GX-LRP-101A

Đầu vào PoE: 1x10/100Base-TX PoE PD

Tiêu chuẩn PoE: IEEE802.3af/at PD

Gán chân PoE: 1/2/4/5+, 3/6/7/8-

Công suất đầu vào PoE: Tối đa 30W

Đầu ra PoE GX-LRP-101B

Đầu ra PoE: 1x10/100Base-TX PoE Tiêu chuẩn PSE

PoE: IEEE802.3af/at PSE

Gán chân PoE: 1/2+, 3/6-(End Span)

Yêu cầu về nguồn

Không có nguồn điện bổ sung

Tiêu thụ điện năng ở chế độ chờ: ≤0,5W

Cơ học

Vỏ: Nhựa kỹ thuật ABS

Cách làm mát: Làm mát tự nhiên, thiết kế không quạt

Kích thước: 101x41x25mm (DxRxC)

NW/GW: 0,15Kg/0,2Kg (1 Cặp)

Cài đặt: Để bàn hoặc Treo tường

Mức bảo vệ chống sét

3KV 8/20us

Nhiệt độ làm việc trong môi trường: -10°C đến 55°C

Nhiệt độ lưu trữ:-40°C đến +75°C

Độ ẩm làm việc: 5%～90% (không ngưng tụ)

Độ ẩm lưu trữ: 5% ~ 95% (không ngưng tụ)

MTBF 100.000 giờ

Hiệu suất

Tốc độ dữ liệu khoảng cách* Khả năng cấp nguồn PoE của GX-LRP-101B

Tải lên Tải xuống GX-LRP-101A với PoE 15,4W trong GX-LRP-101A với PoE+ 30W trong

100m 100m 100m 13 27

200m 100 100 12,5 25

300m 100 100 11,5 23

400m 100 100 10 20

500m 100 100 8,5 17

Lưu ý:

1. Khoảng cách tham khảo GX-LRP-101A đến GX-LRP-101B

2. Tải lên: tham khảo luồng dữ liệu GX-LRP-101B đến GX-LRP-101A.

Tải xuống: luồng dữ liệu GX-LRP-101A đến GX-LRP-101B.

3. Dữ liệu trên dựa trên thử nghiệm của Cat5e/6, vì có nhiều giá trị điện trở khác nhau trong cáp UTP Cat5e/6, tốc độ dữ liệu thực tế và Khả năng cấp nguồn PoE của GX-LRP-101B sẽ khác nhau tùy thuộc vào chất lượng của cáp Cat5e/6 và các yếu tố môi trường.
