Các tính năng chính

1.Tích hợp chức năng kiểm soát bảo vệ va chạm dữ liệu "DCPC"

2. Tốc độ truyền dữ liệu có thể thích ứng

3. Đèn LED báo hiệu nguồn điện và trạng thái tín hiệu

4.hỗ trợ tối đa 32 nút

5. Bảo vệ cổng RS232: 15KV ESD

6. Cổng RS485/RS422 cung cấp khả năng chống sét lan truyền và chống sét

bảo vệ 600W

7. chuyển đổi dữ liệu hai chiều

8. Nguồn điện 9-18V DC

9. Không có tín hiệu bắt tay, truyền dẫn trong suốt

Tổng quan

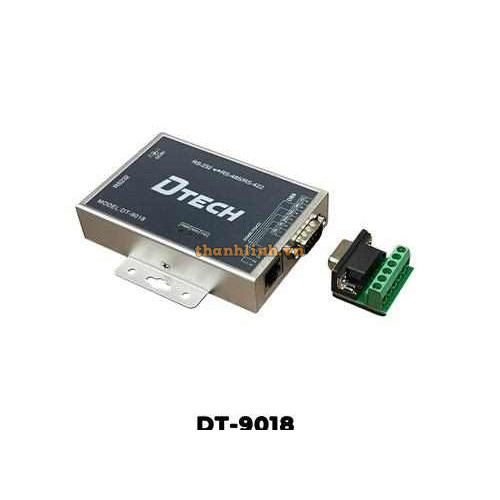

DT-9018 là bộ chuyển đổi hai chiều RS232 sang RS485/RS422 phổ thông, được thiết kế đặc biệt cho nhu cầu mở rộng khoảng cách truyền RS232 và có bộ chuyển đổi giao diện truyền bus RS485/RS422. Nó có công nghệ điều khiển bảo vệ va chạm dữ liệu tích hợp, giao diện với bảo vệ TVS triệt tiêu điện áp tức thời. Để thích ứng với các đặc điểm của hệ thống dây dẫn đa bus RS485/RS422, trụ đầu cuối, DB9, giao diện vật lý RJ45 được cung cấp tại cổng, có thể thích ứng hiệu quả với nhiều chế độ đấu dây khác nhau, do đó bus từ nhiều hướng có thể tiếp xúc tốt, kết cấu thuận tiện. Thiết bị sử dụng vỏ nhôm chống oxy hóa và phun cát, có thể che chắn hiệu quả nhiễu bên ngoài và tản nhiệt tốt.

Thông số hiệu suất

1. Tính năng giao diện: RS-232C tương thích với EIA/TIA và tiêu chuẩn RS-485/RS-422

2. Giao diện điện: Giao diện RS-232 sử dụng đầu nối DB9, giao diện RS-422/RS-485: đầu cuối có vít, ổ cắm RJ45 và DB9M

3. Lớp bảo vệ: RS-422, RS-485 với khả năng chống sét lan truyền 600W trên mỗi đường dây

4. Chế độ làm việc: bán song công không đồng bộ hoặc toàn song công không đồng bộ

5. Đèn LED chỉ thị: hai đèn báo tín hiệu: gửi (TXD), nhận (RXD) và nguồn điện (PWR)

6. Môi trường truyền dẫn: dây xoắn đôi hoặc dây có vỏ bọc

7. Tốc độ truyền: 300BPS-115.2k BPS

8. Khoảng cách truyền: 1200m ở tốc độ thử nghiệm 9.6kBPS

9. Kích thước tổng thể: 113mmX55mmX25mm

10. Môi trường sử dụng: 25 °C đến 70 °C, độ ẩm tương đối từ 5% đến 95%

Cài đặt và ứng dụng phần cứng

Trước khi lắp đặt bộ chuyển đổi giao diện DT-9018, vui lòng đọc kỹ hướng dẫn sử dụng sản phẩm. Sản phẩm có cáp giao tiếp được kết nối với giao diện RS-232, bộ đổi nguồn được kết nối với ổ cắm điện. Sản phẩm này sử dụng đầu nối đa năng cho giao diện đầu vào/đầu ra, không cần dây nhảy để thiết lập, nó sẽ tự động chọn chế độ giao tiếp RS-485 hoặc RS-422. Nó có thể sử dụng dây xoắn đôi hoặc dây có vỏ bọc. được kết nối và tháo rời rất thuận tiện. T/R+T/R- có nghĩa là truyền, RXD+/RXD- có nghĩa là nhận, VCC có nghĩa là nguồn điện đầu vào, GND có nghĩa là đất chung.

Hỗ trợ giao tiếp điểm-điểm, điểm-đa điểm bán song công với hai đường truyền. Giao tiếp điểm-điểm, điểm-đa điểm, toàn song công với bốn đường truyền.

Bộ chuyển đổi DT-9018 hỗ trợ bốn chế độ sau

1. Điểm-đến-điểm/bốn dòng full duplex

2. Điểm-đến-đa điểm/bốn dòng song công đầy đủ

3. Điểm-đến-điểm/hai dòng bán song công

4. Trỏ đến nhiều điểm/hai dòng bán song công

Lưu ý: Khi bộ chuyển đổi là kết nối toàn song công hoặc bán song công, để tránh sự phản xạ tín hiệu, cần sử dụng điện trở phù hợp (120 ohm 1/4w) được kết nối giữa hai đường dây.

Nói chung, hiện tượng phản xạ tín hiệu nghiêm trọng xảy ra khi có nhiều thiết bị đầu cuối và khoảng cách truyền quá dài

Đầu cuối RS422
