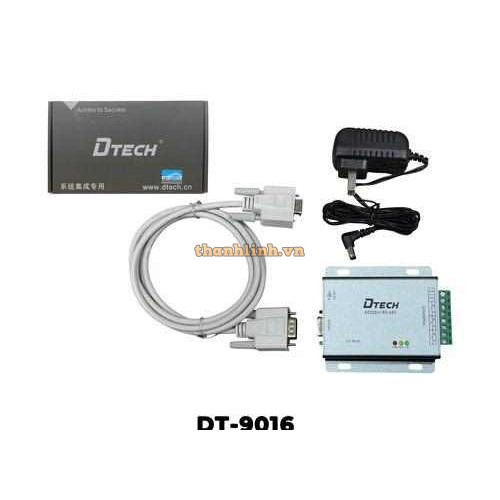

DT-9016 là bộ chuyển đổi RS232 sang RS485 chung, bộ chuyển đổi giao diện được thiết kế để kéo dài khoảng cách truyền RS232, với một số công nghệ đổi mới độc lập DTEC. Bao gồm điều khiển bảo vệ va chạm dữ liệu tích hợp; nguồn điện và đèn tín hiệu; Bộ triệt điện áp tức thời của bảo vệ TVS; để thích ứng với các đặc điểm của hệ thống dây dẫn bus RS485, trong giao diện RS485, việc mở rộng ba nhóm chế độ kết nối, bus từ nhiều hướng có thể tiếp xúc tốt, tránh quấn dây chung. Bộ chuyển đổi giao diện vật lý chính và đường dữ liệu bằng vật liệu đồng, có thể đảm bảo tính ổn định của giao tiếp và sử dụng lớp vỏ nhôm oxy hóa, có thể che chắn nhiễu bên ngoài và tản nhiệt tốt.

1. Dữ liệu RS485 cung cấp chức năng kiểm soát bảo vệ va chạm dữ liệu DCPC

2. Tốc độ truyền thích ứng

3. Đèn LED chỉ báo trạng thái nguồn và tín hiệu

4. Tối đa 32 nút

5. Bảo vệ cổng RS232: 15KV ESD

6. RS485 ba chức năng tập trung

7. Cổng RS485 chống sét lan truyền, chống sét và bảo vệ 600W

8. Chuyển đổi hai chiều của RS232 và RS485

9. DC 9-24V

Thông số kỹ thuật

Tín hiệu RS232 TX RX GND (DTR: DSR CTS DCD có thể tùy chỉnh) Lỗ DB9

RS485: 1 nhóm tín hiệu A B, 2 nhóm A, B 3 nhóm A B

Hỗ trợ: hỗ trợ cho mỗi số lượng thiết bị đầu cuối được kết nối với 10 RS485; giá trị lý thuyết của ba nút, nhóm 32 nút

Khoảng cách truyền: giá trị lý thuyết là 1,2km

Kiểm soát bảo vệ va chạm dữ liệu RS485: DCPC

Nhiệt độ làm việc: -26-55 độ

Nhiệt độ bảo quản: 26 độ

Độ ẩm hoạt động: 5-95%RH

Nguồn điện: 9-30 VDC 300Ma

Bảo vệ quá dòng: khi ngắn mạch khi hai tín hiệu, có thể đóng vai trò bảo vệ, nhưng không phải là ngắn mạch dài hạn

Tiêu thụ điện năng: 180Ma@9V

Kích thước (Rộng*Sâu*Cao): 102*64*25

Vỏ: mạ kẽm phun cát, cấu hình nhôm

Trọng lượng: 250g

Lưu ý: đầu cuối kết nối RS485, tận dụng tối đa việc chia sẻ tải trung bình; thứ hai, sử dụng kết nối trực tiếp RS485, cụ thể là đầu cuối T/R+ của bộ chuyển đổi T/R+, bộ chuyển đổi được kết nối với đầu cuối T/R- của T/R-.2 bộ chuyển đổi đầu nối dây điện

Lưu ý: cần kết nối điện trở đầu cuối bộ chuyển đổi, phải chọn điện trở theo trở kháng của kích thước đường dây, để thống nhất, về cơ bản là điện trở 120 ohm, Công suất lớn hơn hoặc bằng 1/4W. Thứ hai, nếu đầu cuối RS485, hộp đầu cuối RS485 cũng có thể được sử dụng trong công ty, để đạt được kết nối bus tốt hơn.
