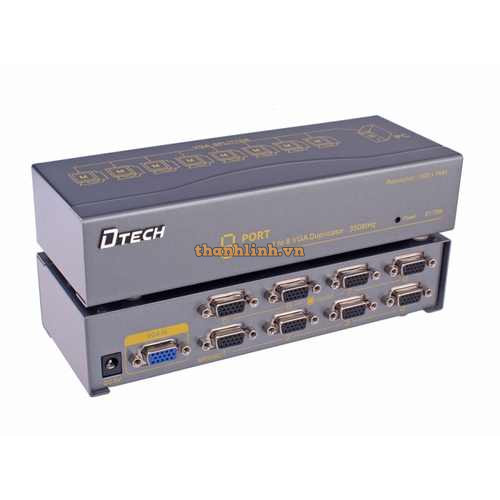

MULTI VGA LCD 1-8 350MHZ DTECH (DT-7358)

I. Giới thiệu sản phẩm

Bộ chuyển đổi video chất lượng cao của DTECH được sử dụng phổ biến cho việc trình chiếu hình ảnh độ nét cao VGA (RGB) và phân phối tín hiệu hiển thị.

Nó có thể mở rộng một tín hiệu đầu vào VGA thành nhiều đầu ra đồng thời, đồng thời hỗ trợ cả đầu vào và đầu ra âm thanh, giúp dễ dàng trình chiếu và phân phối hình ảnh, âm thanh trong hội nghị, lớp học, thuyết trình, v.v.

II. Hướng dẫn kết nối

Kết nối cáp VGA vào cổng VGA OUT trên máy tính, và kết nối đầu còn lại vào cổng VGA IN của bộ chia VGA.

Kết nối thiết bị hiển thị (màn hình) vào các cổng VGA OUT trên bộ chia.

Kết nối đầu ra âm thanh trên máy tính với đầu vào âm thanh trên bộ chia.

Kiểm tra xem cáp đã được kết nối chính xác.

Cấp nguồn cho bộ chia VGA (qua adapter hoặc cáp USB).

Bật máy tính — đèn nguồn sẽ sáng và tín hiệu video sẽ hiển thị trên các màn hình.

III. Thông số kỹ thuật (Basic Parameters)

Băng thông: Theo từng mẫu thiết bị khác nhau, băng thông có thể đạt đến 350MHz.

Tất cả các cổng đều hỗ trợ chuẩn VGA, độ phân giải cao.

Hỗ trợ cắm nóng (hot plug), không cần khởi động lại thiết bị.

Khoảng cách truyền có thể mở rộng tới 40m, sử dụng cáp VGA tiêu chuẩn 3+6.

Hỗ trợ DDC2 (Display Data Channel):

Khi cổng DDC2 của máy tính kết nối tới bộ chia, độ phân giải tối đa sẽ phụ thuộc vào khả năng hiển thị của thiết bị hiển thị (màn hình) kết nối tại cổng đầu ra số 1.

(Tùy thuộc vào màn hình và hệ điều hành)

IV. Phụ kiện đi kèm (Package and Accessories)

Bộ chia VGA – 1 cái

Adapter cấp nguồn 5V/1A hoặc cáp nguồn USB – 1 cái

Sách hướng dẫn sử dụng – 1 cuốn

MÔ TẢ SẢN PHẨM

HÃNG DTECH

ĐẦU VGA VÀO 1 KÊNH VGA 15DHF

ĐẦU VGA RA 8 CHIỀU VGA 15HDF GIAO DIỆN ĐẦU RA

RGB KÊNH ANALOG 350MHz BĂNG THÔNG

MỨC ĐỘ ĐẦU VÀO 0.5-1Vp-p

ĐẦU VÀO TRỞ KHÁNG 75 OHM

MỨC ĐỘ SẢN LƯỢNG 0.5-1Vp-p

TRỞ KHÁNG ĐẦU RA 75 OHM

TẦN SỐ DÒNG 30-100K

LĨNH VỰC TẦN SỐ 43-120K

ĐỘ PHÂN GIẢI 1920 x 1440

CÔNG SUẤT 5W

ĐỘ ẨM 0-90%

ĐIỆN ÁP DC-5V

HIỆN TẠI 1000mA
