Tổng quan

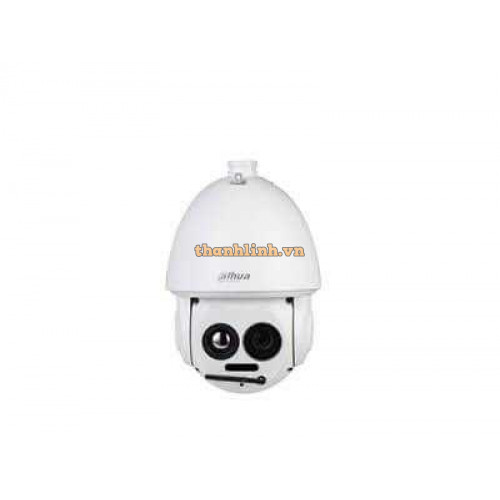

Vẻ bề ngoài Camera Speed Dome Hybrid Mạng Nhiệt

Kiểu Đo phóng xạ

Nhiệt

Loại máy dò Máy dò mặt phẳng tiêu cự không làm mát oxit vanadi

Điểm ảnh hiệu quả 640 (Ngang) × 512 (Dọc)

Khoảng cách điểm ảnh 12 μm

Phạm vi quang phổ 8 μm–14 μm

Độ nhạy (NETD) <35 mk (@f>

Độ dài tiêu cự 7mm; 13mm; 19mm; 25mm; 35mm; 50mm

Trường nhìn 7 mm: Cao: 63,8°; Ngang: 51°

13 mm: Cao: 36,7°; Ngang: 29,4°

19 mm: Cao: 23,3°; Ngang: 18,6°

25 mm: Cao: 18,6°; Ngang: 14,8°

35 mm: Cao: 12,6°; Ngang: 10,1°

50 mm: Cao: 9,2°; Ngang: 7,3°

Kiểm soát tập trung nhiệt Tiêu cự cố định

Khoảng cách phát hiện ① 7mm: Xe: 897 m (2.942,91 ft);

Con người: 292 m (958,01 ft) ;

13mm: Xe: 222 m (728,35 ft);

Con người: 83 m (272,31 ft);

19 mm: Xe: 2 , 436 m (7,992.13 ft);

Con người: 792 m (2.598,43 ft);

25 mm: Xe: 3.205 m (1.0515,09 ft);

Con người: 1.042 m (3.418,64 ft);

35 mm: Xe: 4.487 m (14.721,13 ft);

Con người: 1.458 m (4.783,46 ft);

50 mm: Xe: 6.410 m (21.030,18 ft)

Con người: 2.083 m (6.833,99 ft);

Khoảng cách nhận dạng ② 7mm: Xe: 220 m (721,78 ft);

Con người: 75 m (246,06 ft);

13mm: Xe: 55 m (180,45 ft);

Con người: 21 m (68,90 ft);

19 mm: Xe: 578 m (1.896,33 ft);

Con người: 204 m (669,29 ft);

25 mm: Xe: 786 m (2.578,74 ft);

Con người: 268 m (879,27 ft);

35 mm: Xe: 1.100 m (3.608,92 ft);

Con người: 375 m (1.230,31 ft);

50 mm: Xe: 1.572 m (5.157,48 ft);

Con người: 536 m (1.758,53 ft);

Khoảng cách nhận dạng ③ 7mm: Xe: 111 m (364,17 ft);

Con người: 38 m (124,67 ft);

13mm: Xe: 49 m (160,76 ft);

Con người: 19 m (62,34 ft);

19 mm: Xe: 302 m (990,81 ft);

Con người: 102 m (334,65 ft);

25 mm: Xe: 367 m (1.204,07 ft);

Con người: 134 m (439,63 ft);

35 mm: Xe: 556 m (1.824,15 ft);

Con người: 188 m (616,8 ft);

50 mm: Xe: 794 m (2.604,99 ft));

Con người: 268 m (879,27 ft)

Ghi chú:

①Khoảng cách phát hiện: Phát hiện vật thể, nhưng không thể nhận dạng đặc điểm của chúng

(các đối tượng phải bao phủ hơn 3,6 pixel của hình ảnh).

②Khoảng cách nhận dạng: Phân loại các đối tượng thành các danh mục chung, chẳng hạn như

con người, phương tiện (đối tượng phải bao phủ hơn 14 pixel của hình ảnh).

③Khoảng cách nhận dạng: Phân loại các đối tượng thành các danh mục cụ thể dựa trên

đặc điểm của chúng, chẳng hạn như xe tải kỹ thuật, ô tô (đối tượng phải bao phủ

hơn 28 pixel của hình ảnh).

Nâng cao chi tiết kỹ thuật số (DDE) Hỗ trợ

Ổn định hình ảnh nhiệt Ổn định hình ảnh điện tử (EIS)

Thu phóng kỹ thuật số 24 cấp độ

AGC nhiệt Tự động/Thủ công

Giảm tiếng ồn nhiệt 2D Không Giảm Âm/3D Không Giảm Âm

Lật hình ảnh 180°

Bảng màu 18 (trắng nóng/đen nóng/hợp nhất/cầu vồng/mùa thu vàng/giữa trưa/đỏ sắt/hổ phách/ngọc bích/hoàng hôn/lửa băng/bức tranh/lựu/ngọc lục bảo/xuân/hè/thu/đông)

Phạm vi đo nhiệt độ Chế độ nhiệt độ thấp:

–20 °C (–4 °F) đến +150 °C (+302 °F)

Chế độ nhiệt độ cao:

0 °C (+34 °F) đến +550 °C (+1022 °F)

Chế độ tự động

Độ chính xác đo nhiệt độ Tối đa (±2 °C, ±2%)

Nhiệt độ hoạt động: –20 °C (–4 °F) đến +50 °C (+122

°F)

Cách thức đo nhiệt độ Điểm: 12

Dòng: 12

Diện tích: 12

Hỗ trợ 12 quy tắc cùng lúc

Hình ảnh

Cảm biến hình ảnh Cảm biến CMOS 1/2,8"

Độ phân giải tối đa 2688 (Ngang) × 1520 (Dọc)

Điểm ảnh 4MP

Định nghĩa theo chiều ngang Trung tâm ≥ 1200 TVL

Cạnh ≥ 900 TVL

Độ sáng tối thiểu Màu sắc: 0,01 lux

Đen trắng: 0,001 lux

0 lux (bật IR)

AGC có thể nhìn thấy Tự động/Thủ công

Giảm tiếng ồn có thể nhìn thấy 2D Không Giảm Âm/3D Không Giảm Âm

Tỷ lệ S/N ≥55dB

Cân bằng trắng Tự động; thủ công; trong nhà; ngoài trời; theo dõi; đèn natri; đèn đường; tự nhiên

Làm mờ sương Khử sương điện tử

Ổn định hình ảnh có thể nhìn thấy Ổn định hình ảnh điện tử (EIS)

Tốc độ màn trập điện tử 1 giây–1/30.000 giây (tự động/thủ công)

BLC Hỗ trợ

WDR Hỗ trợ

HLC Hỗ trợ

Ngày/Đêm Tự động (ICR); Màu; Đen trắng

Kiểm soát mống mắt Tự động DC

Bù trừ phơi sáng Hỗ trợ

Kiểm soát tiêu điểm có thể nhìn thấy Tự động/Bán tự động/Thủ công

Độ dài tiêu cự 3,95mm–177,75mm

Tốc độ thu phóng ＜ 7 giây

Khoảng cách lấy nét gần 1 m–10 m (3,28 ft–32,81 ft)

Thu phóng quang học 45×

Điều khiển bật/tắt đèn chiếu sáng Tự động/Thủ công

Khoảng cách chiếu sáng 100 mét (328,08 feet)

Âm thanh và Video

Nén Video H.265; H.264M; H.264H; H.264B

Độ phân giải Nhiệt:

Dòng chính: 1280 × 1024; 1280 × 720; 640 × 512;

1280 × 1024 (mặc định);

Luồng phụ: 640 × 512; 320 × 256; 640 × 512 (mặc định);

Dễ thấy:

Luồng chính: 4MP (2688 × 1520); 4MP (2560 × 1440);

2MP (1920 × 1080); 720p (1280 × 720); D1 (704 × 576);

4MP (2560 × 1440) (mặc định);

Luồng phụ: 2MP (1920 × 1080); 720p (1280 × 720); D1

(704 × 576); CIF (352 × 288); CIF (352 × 288) (mặc định)

Tốc độ khung hình video Nhiệt (50 Hz):

Luồng chính: 1 fps–25 fps, 25 fps theo mặc định

Luồng phụ: 1 fps–25 fps, 15 fps theo mặc định

Có thể nhìn thấy (50 Hz):

Luồng chính: 1 fps–50 fps, 50 fps theo mặc định

Luồng phụ: 1 fps–25 fps, 15 fps theo mặc định

Nhiệt (60 Hz):

Luồng chính: 1 fps–30 fps, 30 fps theo mặc định

Luồng phụ: 1 fps–30 fps, 15 fps theo mặc định

Có thể nhìn thấy (60 Hz):

Luồng chính: 1 fps–60 fps, 60 fps theo mặc định

Luồng phụ: 1 fps–30 fps, 15 fps theo mặc định

Nén âm thanh G.711a; G.711mu; AAC

Định dạng mã hóa hình ảnh JPEG

PTZ

Phạm vi Pan/Tilt Quay ngang: 0° đến 360° vô tận

Độ nghiêng: –10° đến +90°

Tốc độ điều khiển thủ công Pan: 0,1°/giây đến 200°/giây

Độ nghiêng: 0,1°/giây đến 120°/giây

Tốc độ cài đặt trước Quay ngang: 240°/giây

Độ nghiêng: 200°/giây

Cài đặt trước 300

Mẫu 5

Quét 2

Bộ nhớ tắt nguồn Hỗ trợ

Che giấu sự riêng tư 4 khối

Chuyển động nhàn rỗi Cài đặt trước; mẫu; chuyến tham quan; pan; quét

Chức năng

Âm thanh hai chiều Hỗ trợ

Giao thức mạng HTTP; HTTPS; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP;

FTP; DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; QoS;

UPnP; NTP; Đa hướng; SFTP; 802.1x

Khu vực quan tâm (RoI) Hỗ trợ

Tập trung khu vực Hỗ trợ

Lưu trữ FTP; Thẻ Micro SD (tùy chọn)

Khả năng tương tác ONVIF; CGI; Bộ công cụ phát triển DaHua

Trình duyệt IE: IE8 trở lên (bao gồm các trình duyệt có nhân IE,

chẳng hạn như 360 Explorer, Sougou Explorer)

Chrome: 42 trở về trước

Firefox: 42 trở về trước

Người dùng/Máy chủ Lên đến 20 (tổng băng thông: 64 MB)

Bảo vệ Tên người dùng và mật khẩu được ủy quyền; địa chỉ MAC kèm theo; HTTPS được mã hóa; IEEE 802.1x; quyền truy cập mạng được kiểm soát

Quản lý người dùng Tối đa 20 người dùng; hỗ trợ nhiều cấp quyền người dùng (2 cấp): nhóm quản lý và nhóm người dùng

Phát hiện sự cố Phát hiện ngắt kết nối mạng; Phát hiện xung đột IP; Phát hiện trạng thái thẻ nhớ; Phát hiện không gian bộ nhớ

Thẻ Micro SD (Tối đa) 512GB

IVS

IVS Hỗ trợ

AI

Dấu vết điểm nóng/lạnh Hỗ trợ

IVS (Bảo vệ chu vi) Có. Hỗ trợ dây bẫy và chống xâm nhập.

Phân biệt mục tiêu Phân loại Người/Xe

Theo dõi mục tiêu Hỗ trợ

Phát hiện khói Hỗ trợ

Khoảng cách phát hiện khói 4.000 m (13.123,36 ft)

Cổng

Đầu ra tương tự 1 × đầu ra CVBS; cổng BNC

Cổng mạng 1 × RJ-45 (10/100 Base-T)

Đầu vào báo động 7

Đầu ra báo động 2

Đầu vào âm thanh 1

Đầu ra âm thanh 1

RS-485 1

Nguồn điện

Nguồn điện 36 VDC ± 50%, Hi-PoE

Tiêu thụ điện năng Cơ bản: ≤21 W

Tối đa: ≤40 W

Môi trường

Nhiệt độ hoạt động –30 °C đến +60 °C (–22 °F đến +140 °F)

Độ ẩm hoạt động ≤95%

Nhiệt độ lưu trữ –30 °C đến +70 °C (–22 °F đến +158 °F)

Đặc điểm vật lý

Bảo vệ IP66

Kích thước sản phẩm Φ240,0 mm × 382,0 mm (Φ9,45" × 15,04")

Kích thước đóng gói 319,0 mm × 319,0 mm × 521,0 mm (12,56" × 12,56" ×

20,51") (D × R × C)

Trọng lượng tịnh ≤8 kg (17,64 pound)

Tổng trọng lượng ≤10 kg (22,05 pound)

Ống kính Đã bao gồm

Độ tin cậy Bảo vệ quá áp: 6 kV

Phóng điện không khí 15 kV

Phóng điện tiếp xúc 8 kV

Mức độ chống ăn mòn Bảo vệ cơ bản

Chứng nhận

Chứng nhận Tiêu chuẩn

Khoảng cách đo nhiệt độ

Độ dài tiêu cự Khoảng cách tối thiểu Khoảng cách tối đa

7mm 1m (3,28ft) 6,5 mét (21,33 feet)

13mm 1m (3,28ft) 10 mét (32,81 feet)

19mm 3 mét (9,84 feet) 16 mét (52,49 feet)

25mm 4 mét (13,12 feet) 21 mét (68,90 feet)

35mm 6 mét (19,69 feet) 30 mét (98,43 feet)

50mm 9m (29,53ft) 42 mét (137,80 feet)

Ghi chú:

Bảng hiển thị khoảng cách đo được thu được từ việc sử dụng kích thước mục tiêu 0,1 m × 0,1 m để thử nghiệm trong môi trường có nhiệt độ là 23 °C và độ ẩm tương đối dưới 60%.

Bảng này chỉ mang tính chất tham khảo. Khoảng cách trong bảng phụ thuộc vào các điều kiện thực tế bao gồm điều kiện khí quyển, kích thước mục tiêu, địa điểm lắp đặt, v.v.
